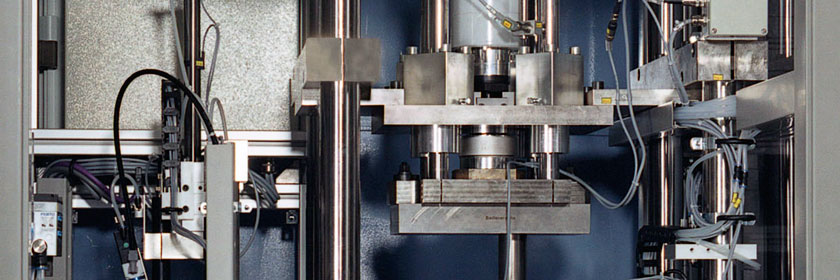

Fügespindel

Die MP - Fügespindel zeichnet sich durch ihren robusten Aufbau aus. Sie besteht aus einer Planetenrollen-
gewindespindel mit Führung, die für die Aufnahme von Querkräften und Momenten ausgelegt ist.

Ein Werkzeugschnellwechselsystem bietet hohe Flexibilität beim Werkzeugwechsel. Das Fügewerkzeug ist verdrehgesichert.Die Spindel ist von einer mechanischen Überlastsicherung und elektrischer Abschaltung gegen Zerstörung durch Kollisionen gesichert. Hohe Genauigkeiten bei stark streuenden Fügekräften werden durch ein zusätzliches Längenmesssystem direkt an der Werkzeugaufnahme erreicht.

Technische Daten

Nennkraft	15 kN	30 kN	50 kN	100 kN
Zulässiges Moment	600 Nm	1200 Nm	1200 Nm	1200 Nm
Max. Verfahrgeschwindigkeit	100 mm/s	83 mm/s	83 mm/s	83 mm/s
Weg- Wiederholgenauigkeit	±0,01mm	±0,01mm	±0,01mm	±0,01mm
Hub	150 mm	150/300 mm	150 mm	300 mm
Auflösung / Resolver	0,01 mm	0,01 mm	0,01 mm	0,01 mm
Wegaufnehmer / Messtaster	12 mm	12 mm	12 mm	12 mm
Auflösung / Messtaster	4 μm	4 μm	4 μm	4 μm
